卡套針型閥
更新：2017-08-25 15:46:30??????點擊：
- 品牌：???瑞奇閥門
- 型號：???J91W/H
-
產品介紹
卡套針型閥在管路系統(tǒng)中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用?？ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優(yōu)點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門
特性:
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：卡套式
3. 結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
1. 制造標準：GB/T12224-2005 JB/T7747-1995
2. 連接形式：卡套式
3. 結構特征：錐面密封，活動閥瓣
4. 閥門檢驗及試驗：GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-40℃～+350℃
7. 適用介質：水，油，氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序號
NO.
|
零件名稱
Part name
|
材質
Material
|
|
1
|
卡套 Ferrule & Ferrule Set
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
連接螺母 Connector Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
3
|
閥體 Body
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
閥蓋墊片 Bonnet Gasket
|
紫銅(Red copper) PTFE RTFE
|
|
5
|
閥蓋Bonnet
|
20# A105 SS304 SS304L SS316 SS316L
|
|
6
|
填料墊 Packing Seat
|
PTFE 柔性石墨(Expanded Graphite)
金屬盤根(Matel and Graphite)
|
|
7
|
填料 Packing
|
PTFE 柔性石墨(Expanded Graphite)
|
|
8
|
填料壓蓋 Packing Gland
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
鎖緊螺母 Lock Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
閥桿 Stem
|
20# A105 SS304 SS304L SS316 SS316L
|
|
11
|
手輪 Handle
|
20# A105 SS304 SS304L SS316 SS316L
|
|
12
|
帶帽螺母 Hooded Nut
|
20# A105 SS304 SS304L SS316 SS316L
|
|

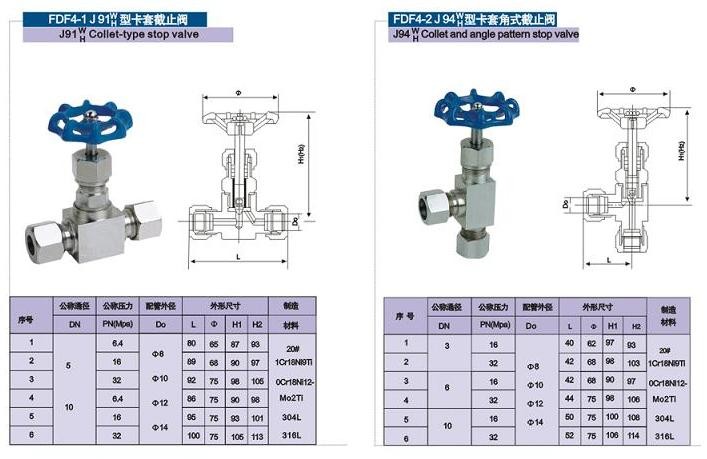

ITEM NO.
|
D0
|
L
|
H
|
D1
|
|
J91W/H
|
?8
|
38
|
92
|
?70
|
|
J91W/H
|
?10
|
38
|
92
|
?70
|
|
J91W/H
|
?12
|
39
|
92
|
?70
|
|
J91W/H
|
?14
|
40
|
94
|
?70
|
|
J91W/H
|
?18
|
42
|
100
|
?80
|
